【空氣源熱泵】在家庭供暖工程中怎樣選型？

       隨著“煤改電”政策的大力實施，“太陽能+空氣能”雙能互補的熱水系統已經深入人心。在之前的文章中我們已經討論過，為什么“太陽能+空氣能”熱水系統更加節能，在這里不再贅述。不過無論是用戶還是施工單位，常常都會遇到這樣一個問題：空氣源熱泵選型的依據是什么呢？

空氣源熱泵采暖主機選型案例：

項目介紹

       小區介紹：杭州市西溪山莊小區位于杭州西郊閑林埠02省道南側，該小區位于別墅群區，交通便利，帶有大型戶外花園，戶型建筑面積150㎡，業主考慮冬季做地板采暖。

設計依據

       （1）甲方提供的建筑平面圖和設計要求

       （2）《民用建筑采暖通風與空氣調節設計規范》GB50736-2012

       （3）《地面輻射供暖技術規程》(JGJ142-2004)

       （4）《室內空氣質量標準》(GB/T18883-2002)

       （5）《建筑給水排水設計規范》(GB50015-2003)

       （6）《高層民用建筑設計防火規范》（GB50045-95）

       （7）《夏熱冬冷地區居住建筑節能設計規范》（JGJ134-2001）

設計參數

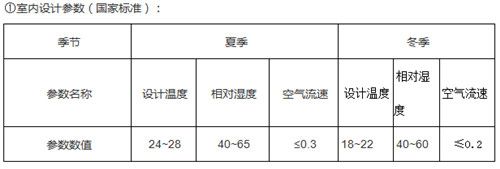

①室內設計參數（國家標準）：

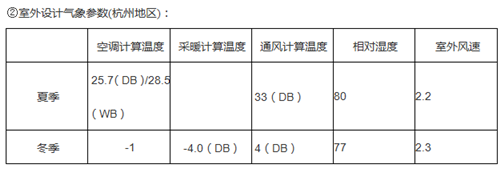

②室外設計氣象參數(杭州地區)：

地暖系統設計參數

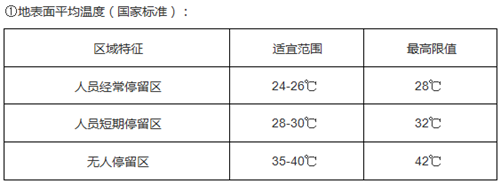

①地表面平均溫度（國家標準）：

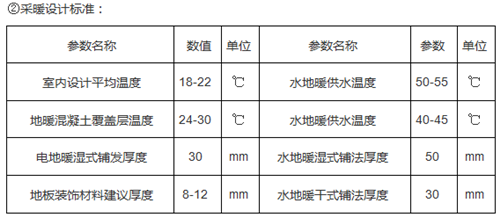

②采暖設計標準：

負荷選型

       中國地域遼闊，由南往北有分夏熱冬暖地區、溫和地區、夏熱冬冷地區、寒冷地區、嚴寒地區，不同地區機組的選型不可一概而論，下面是不同地區的采暖負荷：

下圖是中國熱工計算分區圖：

       杭州地處夏熱冬冷地區，由上表可參考，冬季采暖熱負荷區110w/㎡，每個房間的負荷值如下所示：

計算熱負荷注意事項：

       地板輻射供暖是以地板盤管通過地面向室內換熱，在地板散熱的模型中一般均未考慮地板被家居遮擋而增加的熱阻的影響，在住宅建筑中，臥室及起居室中床、衣柜、沙發等家具的遮擋率約占采暖面積的30~50，這樣就降低了地暖管向室內散出的熱量，所以在選型時要注意。

主機選型

       由上可以看出，地暖總面積為125㎡，總熱負荷為13.65KW，地暖分集水器選擇6路，由于空調與地暖不同，地暖一開基本上不用考慮同時使用系數，綜合考慮，則選擇額定制熱功率17.6KW的空氣源熱泵6P機組可滿足該戶型冬季供暖需求。
